NL-SDRF1 HS +

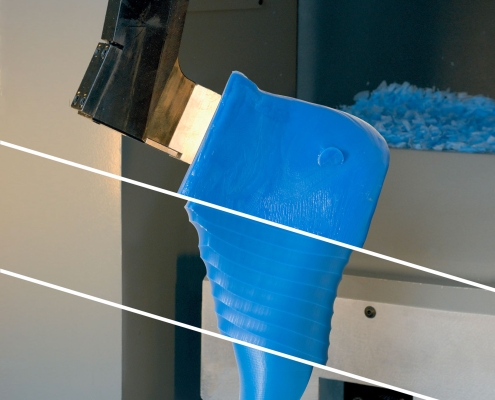

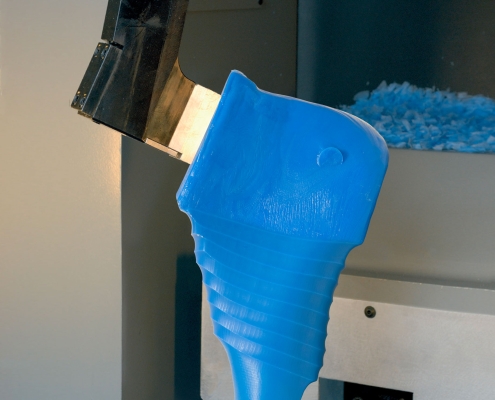

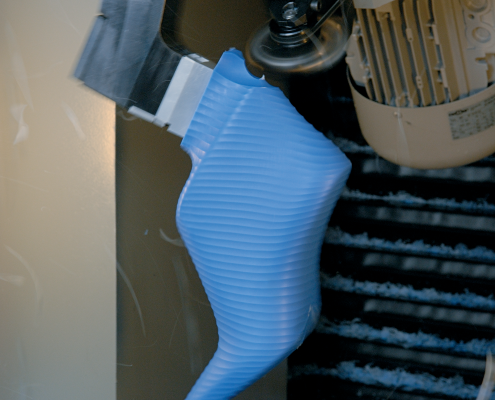

NL-SDRF1 HS+ è la macchina che partendo dal blocco grezzo, in plastica o legno, consente di sgrossare e finire, con un’ unica testa di lavorazione, il modello destro o sinistro della forma. Il sistema CAM integrato nel software di controllo della macchina (CNC) consente di calcolare il percorso utensile sia in sgrossatura che in finitura.

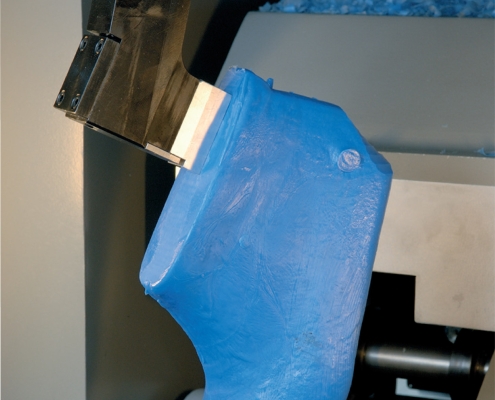

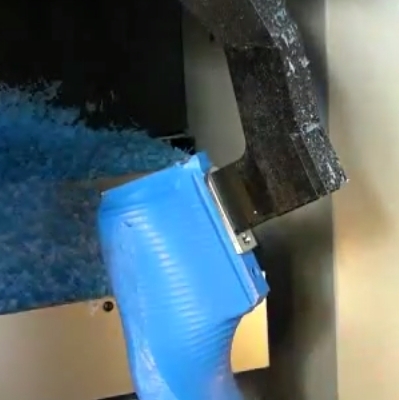

L’abbozzo viene fissato in macchina attraverso una semplice interfaccia meccanica avvitata sulla cresta. Questo tipo di presa elimina sia i rischi di deformazione del modello dovuti alla pressione di bloccaggio delle contropunte che i difetti derivanti dall’ asportazione manuale delle cimose.
La macchina NL-SDRF1 HS+ consente di eseguire la riproduzione dei file .FRV ™ con elevata precisione.
In abbinamento al sistema di scansione ottica NL-DGS8MP e al software CAD Easylast3D (per la modifica della forma) la macchina va a comporre il kit ideale per la Modelleria. La tecnoLogia SDF è un brevetto Newlast Italia.
DATI TECNICI
| N. forme lavorate contemporaneamente | 1 f |
|---|---|
| Produzione oraria forma | 2 f/h |
| Tempo ciclo di sgrossatura | 15-20 min |
| Tempo ciclo di finitura | 8-10 min |
| Ø Max tornibile | 300 mm |
| Lunghezza massima lavorabile | 420 mm |
| Passo di finitura | 0.5÷8 mm/rev |
| Passo di sgrossatura | 0.1÷2 mm/rev |
| Velocità di rotazione | 10÷100 rev min – rev max |
| Ø Teste rotanti fresatura | 90×29 mm |
| Potenza installata | 12 Kw |
| Pressione Aria | 6 bar |
| Peso | 3100 Kg |
| Dimensioni | 1950x2040x2500h mm |
